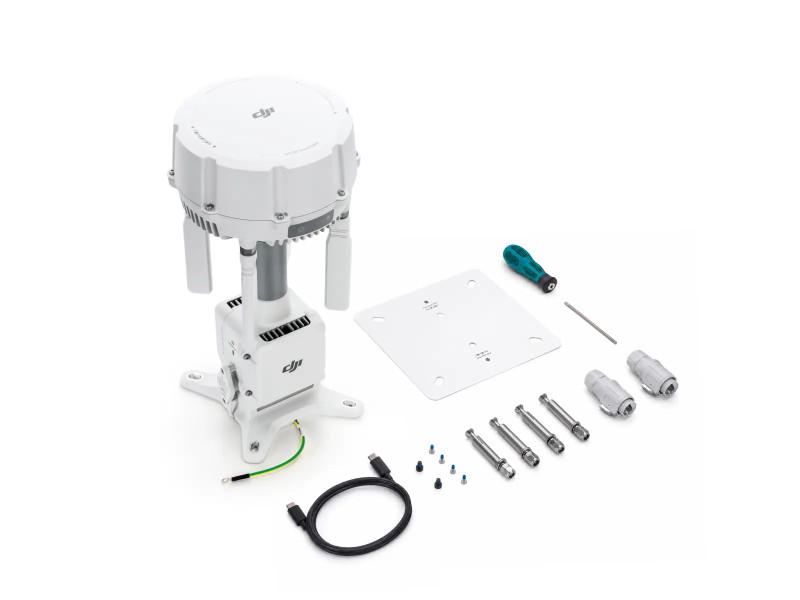

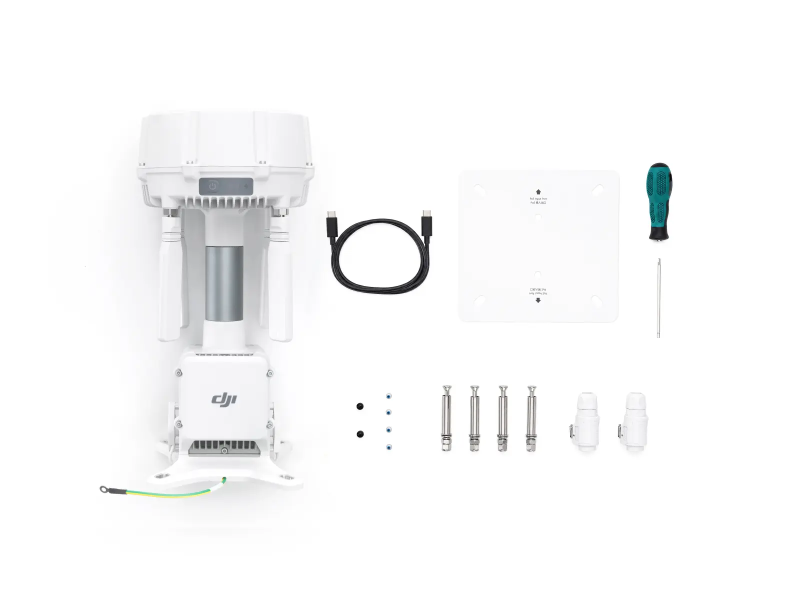

DJI O4 Ground Station – Erweiterte Reichweite und zuverlässige Drohnenkommunikation
Die DJI O4 Ground Station ist eine professionelle Bodenstation zur Erweiterung und Stabilisierung der Kommunikations- und Videoübertragungsreichweite von DJI-Drohnen und DJI Dock 3. Mit einem 12-Antennen-Array, automatischer Multiband-Auswahl und leistungsstarker HF-Technologie ist sie für großflächige und anspruchsvolle Drohneneinsätze konzipiert.
Die Bodenstation unterstützt zwei unterschiedliche Betriebsarten: Im Gateway-Modus verbindet sie sich direkt mit DJI FlightHub 2 und ermöglicht eine Abdeckung von bis zu 30 km. Im Relais-Modus kann sie an einem erhöhten Standort eingesetzt werden, um die Signal- und Videoübertragungsreichweite in Gebieten mit Hindernissen oder schlechter Netzabdeckung zu erweitern.
12-Antennen-Array für stabile Kommunikation
Die DJI O4 Ground Station verfügt über insgesamt 12 interne und externe Antennen mit horizontaler und vertikaler Polarisation. Die omnidirektionale Auslegung ermöglicht eine stabile Signalaufnahme unabhängig von der Position des Fluggeräts.
Eine leistungsstarke HF-Einheit verbessert zusätzlich die Signalpenetration und Reichweite. Das optimierte Signal-Rausch-Verhältnis unterstützt die Kommunikation auch in elektromagnetisch anspruchsvollen Umgebungen und bei Hindernissen.
Automatische Multiband-Auswahl
Um Störungen in stark ausgelasteten Funkumgebungen zu reduzieren, kann die O4 Ground Station automatisch zwischen verschiedenen Frequenzbereichen wechseln. Unterstützt werden unter anderem Sub-2-GHz, 2,4 GHz, 5,2 GHz und 5,8 GHz.
In Kombination mit der DJI Matrice 400 wird eine Übertragungsreichweite von bis zu 40 km unterstützt.
Gateway-Modus mit DJI FlightHub 2
Im Gateway-Modus wird die O4 Ground Station direkt über Ethernet oder den DJI Cellular Dongle 2 mit DJI FlightHub 2 verbunden. Dadurch können latenzarme Live-Videostreams mit hoher Bandbreite übertragen werden.
Die Lösung ermöglicht eine Abdeckung von bis zu 30 km und erweitert damit die Einsatzmöglichkeiten des DJI Dock 3 über dessen ursprüngliche Standortbeschränkungen hinaus.
Signal Map für eine präzise Positionierung
Nach einem Flug kann DJI FlightHub 2 anhand der Flugdaten eine Signal Map erstellen. Schwach abgedeckte Bereiche werden dadurch sichtbar, sodass die Position der Bodenstation gezielt optimiert werden kann.
Virtuelles Cockpit
Innerhalb des Abdeckungsbereichs kann die DJI O4 Ground Station mit dem Virtual Cockpit von FlightHub 2 genutzt werden. Piloten können dadurch vorgegebene Flugrouten bei Bedarf manuell überschreiben und flexibel auf wechselnde Einsatzanforderungen reagieren.
Relais-Modus für schwer erreichbare Einsatzgebiete
Im Relais-Modus übernimmt die O4 Ground Station Funktionen der D-RTK 3 Relais-Festbereitstellungsversion. Die Station kann beispielsweise auf einem erhöhten Standort positioniert werden, um Hindernisse wie Geländeformationen oder Gebäude zu umgehen.
Das ist besonders interessant für Einsätze in Tälern, urbanen Gebieten oder anderen Bereichen mit eingeschränkter Funkverbindung.
Eine einzelne Ground Station kann dabei von mehreren kompatiblen Fluggeräten beziehungsweise DJI Docks genutzt werden. Geräte innerhalb der Reichweite können die Station erkennen und sich mit ihr verbinden.
Präzise Positionierung mit 5-System-GNSS und RTK
Für eine zuverlässige Positionsbestimmung verfügt die O4 Ground Station über ein integriertes RTK-Modul. Es unterstützt fünf globale Satellitensysteme und verfolgt insgesamt 19 Frequenzen.
Dadurch können auch in teilweise abgeschatteten Umgebungen kontinuierliche Positionsdaten im Zentimeterbereich bereitgestellt werden.
Für den 24/7-Betrieb entwickelt
Die DJI O4 Ground Station wurde für einen dauerhaften, unbeaufsichtigten Betrieb entwickelt. Das Gehäuse besitzt die Schutzklasse IP67 und ist für Temperaturen von −40 °C bis +55 °C ausgelegt.
Eine passive, lüfterlose Kühlung reduziert den Wartungsaufwand. Zusätzlich verfügt die Station über einen Selbstwiederherstellungsmechanismus, der nach Stromausfällen oder bestimmten Softwareproblemen eine automatische Wiederaufnahme des Betriebs ermöglicht.
Intelligentes Energiemanagement
Im Gateway-Modus kann die O4 Ground Station automatisch in einen Energiesparmodus wechseln, wenn kein Fluggerät verbunden ist. Der Standby-Verbrauch beträgt dabei lediglich 7 W.
Für netzunabhängige Standorte kann die Station mit DJI Power Solar-Lösungen oder Photovoltaikanlagen von Drittanbietern verbunden werden. Damit eignet sie sich auch für längerfristige Einsätze an abgelegenen Standorten.
Integrierte Kameras und offene Schnittstellen
Die O4 Ground Station kann bis zu vier Standard-IP-Kameras integrieren. Über ONVIF und GB/T 28181 lassen sich Livebilder direkt in DJI FlightHub 2 übertragen.
Auch PTZ-Funktionen angeschlossener Kameras können über FlightHub 2 ferngesteuert werden. Dadurch lassen sich Drohnen- und Kameradaten zentral in einer Oberfläche zusammenführen.
Über das MQTT-basierte ESDK 2.0 und die Cloud API können außerdem individuelle Lösungen und branchenspezifische Anwendungen integriert werden. Auch Drittanbieter-Empfänger für Remote ID oder ADS-B können angebunden werden.
Unterstützte DJI Systeme
Die DJI O4 Ground Station unterstützt im Gateway-Modus den DJI Dock 3.
Im Relais-Modus ist sie kompatibel mit:
- DJI Dock 3
- DJI Matrice 400
- DJI Matrice 4E
- DJI Matrice 4T
- DJI Matrice 4D mit DJI RC Plus 2 Enterprise
- DJI Matrice 4TD mit DJI RC Plus 2 Enterprise
- DJI FlyCart 100
Die Verfügbarkeit des Relais-Modus kann abhängig von den regional zugelassenen Frequenzbereichen eingeschränkt sein.
Typische Einsatzbereiche
Die DJI O4 Ground Station eignet sich besonders für:
- Autonome Drohneneinsätze mit DJI Dock 3
- Großflächige Inspektionen
- Energie- und Infrastrukturüberwachung
- Vermessung und Kartierung
- Öffentliche Sicherheit und BOS
- Industrielle Drohneneinsätze
- Transport und Logistik mit DJI FlyCart 100
- Einsätze in Gebieten mit schlechter Funkabdeckung
- Dauerhafte, unbeaufsichtigte Drohnenoperationen
